المشغولات المعدنية المستخدمة في طاقة الرياح: تُشكل "الدعامة الأساسية" لتوليد طاقة مستقرة لتوربينات الرياح، وتعتمد عليها جميع المكونات الأساسية!
المشغولات المعدنية المستخدمة في طاقة الرياح: تُشكل "الدعامة الأساسية" لتوليد طاقة مستقرة لتوربينات الرياح، وتعتمد عليها جميع المكونات الأساسية!
في ظل التطور السريع لصناعة طاقة الرياح نحو سعات كبيرة، وارتفاعات شاهقة، وأعماق البحار، تحتاج معدات توربينات الرياح إلى تحمل اختبارات متعددة، مثل أحمال الرياح القوية، والإجهاد المتناوب، واختلافات درجات الحرارة الشديدة. أصبحت المشغولات المطروقة، باعتبارها "العنصر الأساسي" في معدات طاقة الرياح، عملية التصنيع المفضلة للمكونات الرئيسية مثل العمود الرئيسي، والمحور، وشفة البرج، وذلك بفضل خصائصها الميكانيكية الممتازة ومقاومتها العالية للإجهاد. يتساءل العديد من مصنعي توربينات الرياح ومشتري مكوناتها: في أي الأجزاء الأساسية تُستخدم المشغولات المطروقة تحديدًا؟ ولماذا تؤثر جودة المشغولات المطروقة على عمر خدمة المراوح؟ وكيف يمكن اختيار منتجات المشغولات المطروقة المناسبة لظروف حقول الرياح المختلفة؟ ستتناول هذه المقالة بالتفصيل القيمة الأساسية للمشغولات المطروقة في طاقة الرياح من ثلاثة جوانب رئيسية: سيناريوهات التطبيق، ومزايا عملية التصنيع، ونقاط الاختيار الرئيسية.
أولاً: المشغولات المعدنية المستخدمة في طاقة الرياح: المكونات الأساسية لـ "قلب" و "هيكل" توربينات الرياح
لا يمكن تشغيل توربينات الرياح ذات القدرة الإنتاجية بالميغاواط بشكل مستقر دون الدعم المنسق لعشرات القطع المعدنية عالية الدقة. فمن العمود الرئيسي الذي ينقل الطاقة، إلى المحور الذي يدعم الشفرات، ثم إلى الحافة التي تربط البرج، تمر هذه القطع المعدنية عبر المكونات الأساسية الحاملة للأحمال في توربينات الرياح، وهي المفتاح لضمان كفاءة توليد الطاقة.

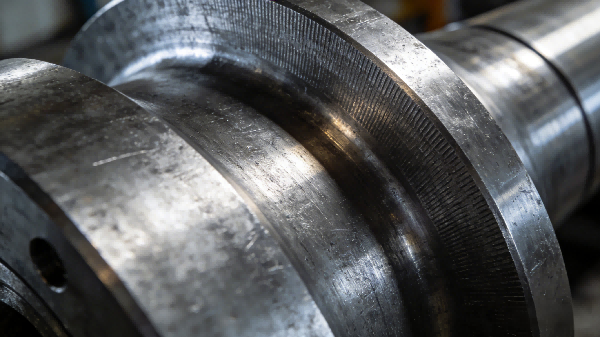

تشكيل العمود الرئيسي: "مركز نقل الطاقة" للمروحة
يُعدّ العمود الرئيسي للمروحة المكوّن الأساسي الذي يربط المروحة بعلبة التروس، ويجب أن يتحمّل عزم الدوران الهائل والحمل المتناوب وإجهاد الصدمات الناتج عن دوران الشفرات لفترات طويلة. تُصنع مشغولات العمود الرئيسي عادةً من سبائك فولاذية إنشائية عالية القوة، مثل فولاذ 42CrMo، وتُنتج من خلال عمليات متعددة تشمل التشكيل بالقوالب والمعالجة الحرارية بالتبريد والتطبيع. تتميز مشغولات العمود الرئيسي عالية الجودة بحبيبات داخلية متجانسة وكثيفة، وخالية من المسامات والعيوب الأخرى. تصل قوة شدّها إلى أكثر من 800 ميجا باسكال، مما يضمن نقلًا مستقرًا للطاقة دون تشوّه أو كسر خلال عمر خدمة يزيد عن 20 عامًا. تُعتبر هذه المشغولات بمثابة "شريان الحياة" لتوليد الطاقة بكفاءة عالية في توربينات الرياح.
المشغولات المحورية: "اللب الداعم" للشفرات
باعتبارها عنصرًا أساسيًا يربط الشفرات الثلاث، تحتاج محور توربينات الرياح إلى تركيز ونقل قوة دوران الشفرات إلى العمود الرئيسي، مع تحمل الأحمال غير المتساوية الناتجة عن الرياح القوية. تُصنع محاور التوربينات في الغالب من قطعة واحدة. وبالمقارنة مع القطع المصبوبة، فإن مقاومتها للصدمات والإجهاد تتحسن بأكثر من 50%، مما يقلل بشكل فعال من خطر التشققات الناتجة عن تركيز الإجهاد الموضعي. في مزارع الرياح البحرية، تقاوم المحاور المصنوعة من سبائك مقاومة للتآكل تآكل رذاذ الملح العالي والرطوبة العالية، مما يطيل دورة صيانة الآلة بأكملها.
مشغولات شفة البرج: "الوصلة الرابطة" للبرج
يتكون برج توربينات الرياح من عدة أقسام من الأنابيب الفولاذية، وتُعدّ شفة البرج المكون الأساسي الذي يُمكّن من الربط المحكم بين كل قسم من أقسام البرج. وهي تتحمل وزن توربينات الرياح بالكامل بالإضافة إلى أحمال الرياح. تُصنع شفة البرج بتقنية التشكيل الحلقي لضمان استواء سطحها ودقة موضع فتحات البراغي. وتمنع قوتها العالية البرج من التفكك أو التشوه تحت تأثير الرياح القوية، مما يوفر دعامة هيكلية ثابتة للمروحة. علاوة على ذلك، تُصنع المكونات الرئيسية، مثل غلاف محمل العمود الرئيسي وحامل التروس الكوكبية لعلبة التروس، جميعها منتجات مُشكّلة حسب الطلب.
تشكيلات الانحراف والميل: "مفتاح التنظيم الذكي" لتوربينات الرياح
يعتمد نظام التوجيه (الذي يُعدّل اتجاه المحرك ليتوافق مع اتجاه الرياح) ونظام تغيير زاوية الشفرات (الذي يُعدّل زاوية الشفرات للتحكم في الطاقة) في توربينات الرياح، ومكوناتهما الأساسية كعلبة محمل التوجيه وتروس تغيير زاوية الشفرات، على عمليات التشكيل بالدق في التصنيع. يجب أن تتمتع هذه القطع بخصائص الدقة العالية ومقاومة التآكل لضمان استجابة دقيقة لعمليتي التوجيه وتغيير زاوية الشفرات، مما يسمح لتوربينات الرياح بالحفاظ على أفضل حالة لتوليد الطاقة عند سرعات رياح مختلفة.
ثانيًا: عملية التشكيل: "الأساس" لتشكيلات طاقة الرياح للتكيف مع ظروف التشغيل القاسية
بيئة تشغيل معدات طاقة الرياح قاسية للغاية؛ إذ يتعين على توربينات الرياح البرية التعامل مع فروق درجات حرارة تتراوح بين -30 درجة مئوية و+40 درجة مئوية، بالإضافة إلى تآكل الرمال والغبار. أما توربينات الرياح البحرية، فيجب أن تتحمل تآكل رذاذ الملح وتأثير الأمواج العاتية. ببساطة، لا تستطيع المسبوكات العادية أو الأجزاء الملحومة تلبية متطلبات التشغيل المستقر طويل الأمد، بينما تتميز المشغولات المطروقة بمزاياها التقنية الفريدة.
قوة فائقة، مقاومة للأحمال القصوى
تتضمن عملية التشكيل بالدق تعريض سبائك المعادن لدرجات حرارة وضغوط عالية، مما يؤدي إلى تفتيت الحبيبات الخشنة داخل المعدن، وتنعيمها، وتوزيعها على طول اتجاه القوة، والقضاء التام على العيوب الشائعة في المسبوكات، مثل الثقوب الغازية، والثقوب الرملية، وتجاويف الانكماش. تتميز مكونات طاقة الرياح المشكلة بالدق بقوة شد، وقوة خضوع، ومقاومة للإجهاد تفوق بكثير تلك الموجودة في المسبوكات، مما يُمكّنها من تحمل الأحمال المتناوبة وتأثيرات الرياح القوية أثناء تشغيل توربينات الرياح، ويقلل بشكل كبير من خطر تعطل المكونات.
يتميز بمقاومة عالية للإجهاد ويمكنه إطالة عمر المروحة
يبلغ العمر التشغيلي المصمم للمروحة عادةً من 20 إلى 25 عامًا، وتحتاج مكوناتها الأساسية إلى تحمل عشرات الآلاف من دورات الإجهاد. يتوافق هيكل الألياف المعدنية المتواصلة للمطروقة مع اتجاه القوة المؤثرة على المكون، كما أن حد مقاومتها للإجهاد أعلى بكثير من المنتجات المصنعة الأخرى. على سبيل المثال، بعد معالجة مطروقات العمود الرئيسي بالتبريد والتطبيع، يمكن تعزيز مقاومتها للإجهاد إلى ضعفين أو ثلاثة أضعاف مقاومة المسبوكات، مما يضمن عدم حدوث أي كسر ناتج عن الإجهاد أثناء التشغيل طويل الأمد، ويوفر ضمانًا لتوليد طاقة مستقرة طوال دورة حياة توربينات الرياح.
الأبعاد الدقيقة تعزز كفاءة التجميع
تتيح تقنية التشكيل الدقيق إمكانية تشكيل قطع توربينات الرياح بدقة متناهية تصل إلى مستوى الميكرومتر، مع التحكم في التفاوتات البُعدية بدقة تصل إلى مستوى الميكرومتر. ولا يتطلب الأمر سوى معالجة دقيقة بسيطة لاحقة لتلبية متطلبات التجميع. على سبيل المثال، يمكن التحكم في خطأ التسطيح في شفة البرج بحيث لا يتجاوز 0.5 مم، ولا يتجاوز انحراف دقة موضع ثقوب البراغي 0.1 مم. ويمكن توصيلها بدقة مباشرة بأنبوب البرج الفولاذي، مما يمنع الاهتزازات والضوضاء غير الطبيعية الناتجة عن خلوص التجميع الزائد، ويُحسّن استقرار تشغيل الآلة بأكملها.
المادة قابلة للتحكم ومناسبة لظروف العمل المختلفة
تتيح عملية التشكيل بالتشكيل مرونةً في اختيار المواد المناسبة لظروف تشغيل مزارع الرياح المختلفة: ففي مزارع الرياح البرية ذات سرعة الرياح المنخفضة، يمكن اختيار سبائك عادية للتحكم في التكاليف. أما في حقول الرياح المرتفعة ذات درجات الحرارة المنخفضة، فيمكن اختيار سبائك مقاومة لدرجات الحرارة المنخفضة لمنع تكسر المكونات. وفي مزارع الرياح البحرية، يمكن اختيار سبائك الفولاذ المقاوم للصدأ، مع طلاءات مضادة للتآكل، لمقاومة تآكل رذاذ الملح. يُمكّن هذا الاختيار المُخصّص للمواد من تكييف منتجات تشكيل طاقة الرياح مع مختلف سيناريوهات التطبيقات المعقدة.
ثالثًا: دليل اختيار المشغولات المعدنية المستخدمة في طاقة الرياح: 3 نقاط أساسية لتجنب سوء الفهم في عمليات الشراء
بالنسبة لمصنعي توربينات الرياح وشركات التشغيل والصيانة، يُعد اختيار المشغولات المعدنية المناسبة عاملاً أساسياً في تقليل معدلات أعطال المعدات وتحسين كفاءة توليد الطاقة. عند الشراء، ينبغي إيلاء اهتمام خاص للنقاط الثلاث التالية:
تحقق من العملية وتقرير الاختبار
أعطِ الأولوية لاختيار مشغولات توربينات الرياح المصنعة بتقنية التشكيل بالقوالب. يتميز أداء هذه المشغولات بتفوقه الكبير على المشغولات المصنعة بتقنية التشكيل الحر. في الوقت نفسه، يُشترط على الموردين تقديم تقارير فحص شاملة، تتضمن تقارير اختبار المواد، وتقارير الاختبارات غير المتلفة (الكشف عن العيوب بالموجات فوق الصوتية، والكشف عن العيوب بالجسيمات المغناطيسية)، وتقارير اختبار الخواص الميكانيكية، وغيرها، لضمان خلو المشغولات من أي عيوب داخلية، وأن جميع مؤشرات الأداء تتوافق مع المعايير الوطنية أو معايير الصناعة.
اختر المادة التي تتناسب مع ظروف مزرعة الرياح
اختر المادة المناسبة للمطروقات بناءً على نوع مزرعة الرياح (برية/بحرية، مرتفعة/منخفضة): بالنسبة لمزارع الرياح البحرية، ركّز على مقاومة التآكل، وأعطِ الأولوية للمطروقات المصنوعة من الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للعوامل الجوية. أما بالنسبة لمزارع الرياح المرتفعة ذات درجات الحرارة المنخفضة، فينبغي اختيار مطروقات مصنوعة من سبائك ذات صلابة صدمية منخفضة الحرارة تتوافق مع المعايير. وبالنسبة للمراوح ذات السعة الكبيرة، ينبغي اختيار مطروقات عالية القوة لتلبية متطلبات نقل عزم الدوران العالي.
انتبه لعملية المعالجة الحرارية
تُعدّ المعالجة الحرارية خطوةً أساسيةً لتحسين أداء مشغولات طاقة الرياح. يعتمد موردو المشغولات عالية الجودة، بحسب استخدامات المكونات، عمليات معالجة حرارية مختلفة، كالتصليد والتلطيف والكربنة والنتردة، لضمان تحقيق التوازن الأمثل بين الصلابة والمتانة ومقاومة التآكل. عند الشراء، يُمكنكم طلب الاطلاع على سجلات عملية المعالجة الحرارية لتجنب التلف المبكر للمكونات نتيجةً لعدم كفاية المعالجة الحرارية.
رابعًا: اتجاهات الصناعة: توربينات الرياح ذات القدرة العالية (ميغاواط) تدفع عملية تطوير منتجات تشكيل طاقة الرياح
مع اتجاه صناعة طاقة الرياح نحو إنتاج ميغاواط أكبر ووزن أخف، يتزايد حجم مكونات توربينات الرياح وقدرتها على تحمل الأحمال باستمرار. فعلى سبيل المثال، يبلغ طول العمود الرئيسي لتوربين رياح بحري بقدرة 16 ميغاواط أكثر من 10 أمتار ويزن أكثر من 100 طن، مما يفرض متطلبات أعلى على قدرة تصنيع المشغولات المطروقة. وفي المستقبل، ستتطور صناعة المشغولات المطروقة لطاقة الرياح نحو أحجام فائقة، ودقة عالية، وتكامل تام. وفي الوقت نفسه، سيسهم تطبيق تقنيات التشكيل الرقمي (مثل التوائم الرقمية والكشف الذكي) في تعزيز استقرار جودة المشغولات المطروقة، ومساعدة صناعة طاقة الرياح على خفض التكاليف وزيادة الكفاءة.
ملخص
تُعدّ المشغولات المعدنية أساسًا متينًا لمعدات طاقة الرياح. فمن العمود الرئيسي إلى محور التوربين وصولًا إلى شفة البرج، تُحدد جودة كل مشغولة معدنية رئيسية استقرار التشغيل وعمر التوربين. وفي ظل التطور السريع الذي يشهده قطاع طاقة الرياح، يُعدّ اختيار المشغولات المعدنية عالية الجودة والمناسبة أمرًا بالغ الأهمية لمصنّعي توربينات الرياح لتعزيز القدرة التنافسية لمنتجاتهم، ولشركات التشغيل والصيانة لخفض تكاليف الصيانة.
إذا كنت ترغب في معرفة المزيد عن الحلول المخصصة لتشكيلات طاقة الرياح، أو المعايير الفنية لتشكيلات توربينات الرياح ذات القدرات المختلفة، أو الحصول على جداول مقارنة معايير الصناعة لتشكيلات طاقة الرياح، فلا تتردد في الاتصال بنا في أي وقت!
