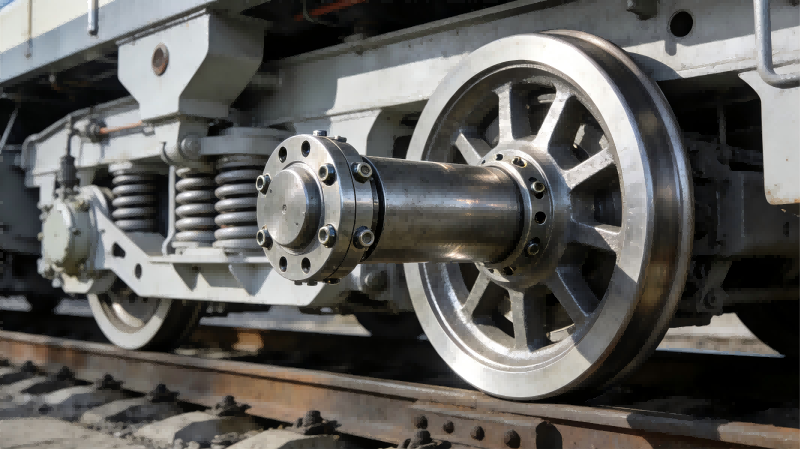

عجلات السكك الحديدية المدفوعة + أجزاء وصلات التشكيل: "جوهر" نظام النقل، مما يضمن السلامة في سيناريوهات الأحمال الثقيلة والسرعات العالية!

عجلات السكك الحديدية المدفوعة + أجزاء وصلات التشكيل: "جوهر" نظام النقل، مما يضمن السلامة في سيناريوهات الأحمال الثقيلة والسرعات العالية!

في ظلّ موجة التحديث المتسارعة لأنظمة النقل بالسكك الحديدية التي تعتمد على السرعة العالية والأحمال الثقيلة، لا يمكن ضمان التشغيل السلس للقطارات وكفاءة نقل الطاقة دون التنسيق الدقيق بين مكونات نظام النقل. تتطلب العجلات الدافعة والوصلات، باعتبارها المكونات الأساسية لنظام النقل، قدرةً هائلة على تحمل عزم دوران هائل، واهتزازات عالية التردد، وإجهادات معقدة. وتؤثر جودة هذه المكونات بشكل مباشر على استقرار تشغيل القطار، إذ يعتمد كلاهما على خصائص القوة والمتانة والدقة العالية للمشغولات المطروقة، مما يجعلها عناصر أساسية لا غنى عنها في خطوط السكك الحديدية عالية السرعة، والسكك الحديدية التقليدية، وخطوط السكك الحديدية ذات الأحمال الثقيلة. يتساءل العديد من مهندسي السكك الحديدية ومشتري المكونات: لماذا يجب استخدام المشغولات المطروقة في العجلات الدافعة والوصلات في السكك الحديدية؟ كيف يمكن للمشغولات المطروقة عالية الجودة أن تمكّن هذين المكونين من تحمّل الصدمات عالية التردد والتآكل على المدى الطويل؟ كيف يتم اختيارها في سيناريوهات الخطوط المختلفة؟ تُحلل هذه المقالة الأدوار الرئيسية للأجزاء المطروقة من العجلات الدافعة والوصلات في السكك الحديدية من ثلاثة جوانب: القيمة الأساسية، ومزايا التصنيع، وإرشادات الاختيار.

1. تعزيز التمكين: العجلات المُدارة والوصلات، "الزوج الذهبي" لنقل الحركة في السكك الحديدية

في عملية نقل الطاقة في قطارات السكك الحديدية، تتولى العجلات المُدارة مسؤولية تحويل الطاقة إلى قوة دافعة، بينما تتولى الوصلات مسؤولية ربط نظام الأعمدة وتخفيف الصدمات. ويجب أن يتحمل كلا النظامين عزم دوران هائلاً، واهتزازات عالية التردد، وإجهادات معقدة. وتُعدّ عملية التشكيل بالحدادة الضمانة الأساسية لتحقيق أداء مستقر.

1. قطع غيار عجلات القطارات: "أساس حركة" القطار

تُعدّ العجلة المُحرِّكة المكوّن الأساسي الذي يتلامس مع السكة، ويتحمّل وزن القطار بالإضافة إلى حمولة الركاب/البضائع، فضلاً عن الصدمات والاحتكاك طويل الأمد عند وصلات السكة. وتؤثر جودة هذه المشغولات المعدنية بشكل مباشر على سلامة تشغيل القطار.

باستخدام سبائك الصلب عالية القوة 42CrMo و 25CrNiMo وما إلى ذلك للتشكيل بالقوالب، من خلال التشكيل بدرجة حرارة عالية 1200 درجة مئوية + تمريرات متعددة من التشكيل الدقيق، تكون حبيبات المعدن دقيقة وموحدة، بكثافة 99.9٪، مما يؤدي إلى القضاء التام على المسام والثقوب الرملية وما إلى ذلك، مع قوة شد تزيد عن 1100 ميجا باسكال وقوة خضوع ≥850 ميجا باسكال، قادرة على تحمل تأثير الضغط لقطارات الأحمال الثقيلة (≥20000 طن)؛

يتم تبريد سطح حافة العجلة وتلطيفه، بصلابة HRC45-50، ومقاومة التآكل تزيد عن 3 أضعاف مقاومة المسبوكات العادية، ويتم التحكم في تآكل حافة العجلة في حدود 0.1 مم / 100000 كيلومتر، وعمر الخدمة يصل إلى 20 عامًا، وهو أطول بمرة واحدة من عجلات الدفع المصبوبة؛

تحسين المحاكاة الرقمية لهيكل حافة العجلة والأضلاع، من خلال تقنية التشكيل ذات المقطع المتغير لتحقيق التوازن بين القوة وخفة الوزن، يتم تقليل وزن العجلة الواحدة بنسبة 8٪ - 10٪ مقارنة بالهيكل التقليدي، مما يقلل من استهلاك الطاقة لتشغيل القطار، ويتكيف مع متطلبات "السرعة العالية والاستهلاك المنخفض" للسكك الحديدية عالية السرعة.

2. وصلات السكك الحديدية المطروقة: "المحور المرن" لنقل الطاقة

يربط هذا الموصل عمود محرك القطار بعمود ناقل الحركة، ويجب أن يحقق نقلًا دقيقًا للطاقة مع امتصاص الاهتزازات والانحرافات أثناء التشغيل. ويحدد أداء هذه القطع المشكلة كفاءة نقل الطاقة وسلامة نظام العمود.

باستخدام فولاذ سبائك 35CrMo و40CrNiMoA في عملية التشكيل المتكاملة بالقوالب، يتم تجنب نقاط الضعف الهيكلية الناتجة عن اللحام، مع قوة شد تزيد عن 1000 ميجا باسكال وعمر إجهاد التواء يصل إلى 10⁷ دورة، مما يجعله قادرًا على تحمل تأثير عزم الدوران الناتج عن القطارات عالية السرعة (350 كم/ساعة)؛

الأجزاء الرئيسية مثل الفلنجات والمخددات مصنوعة بدقة + معالجة دقيقة، مع التحكم في تفاوتات الأبعاد ضمن ±0.05 مم وخطأ المحورية ≥0.02 مم، مما يضمن كفاءة نقل الطاقة لأكثر من 98%، مما يقلل من فقدان الطاقة؛

تم تحسين الهياكل لتناسب سيناريوهات خطوط السكك الحديدية المختلفة: ففي وصلات السكك الحديدية عالية السرعة، تم اعتماد تصميم وصلة دبوس مرنة لتحسين تأثير امتصاص الاهتزازات بنسبة 40%، مما يقلل من ضوضاء التشغيل؛ أما في وصلات السكك الحديدية الثقيلة، فقد تم تعزيز صلابة سطح السن (HRC55-60) لزيادة مقاومة الصدمات والتآكل، وتجنب تقشر سطح السن في ظروف الأحمال الثقيلة. 3. التكامل بين الاثنين: تشكيل "حلقة نقل آمنة".

يشكل التوافق في الأداء بين العجلة المُدارة ومكونات وصلة التشكيل "حلقة الأمان" لنظام نقل الطاقة بالسكك الحديدية: يمكن لتأثير التخميد والاهتزاز للوصلة أن يقلل من تأثيرها على العجلة المُدارة أثناء نقل الطاقة، ويقلل من إجهاد التلامس بين العجلة والسكك الحديدية؛ في حين أن القوة العالية ومقاومة التآكل للعجلة المُدارة يمكنها استقبال الطاقة المنقولة بواسطة الوصلة بشكل مستقر، مما يضمن نقل الطاقة بشكل مستمر ودون انقطاع أثناء ظروف العمل المعقدة مثل بدء التشغيل والكبح وتوجيه القطار، مع انخفاض معدل الفشل إلى أقل من 0.05٪.

ثانيًا: عملية التشكيل: "رمز تحسين الأداء" لعجلة القيادة ومكونات التشكيل الخاصة بالوصلة

تفرض ظروف التشغيل القاسية لعجلات ووصلات السكك الحديدية اعتماد تقنية التشكيل بالحدادة بدلاً من الصب أو التشكيل بالضغط. وتتجلى المزايا الأساسية في ثلاث نقاط:

مزايا مزدوجة تتمثل في مقاومة التعب ومقاومة الصدمات: تتيح عملية التشكيل توزيعًا مستمرًا لألياف المعدن بما يتماشى مع اتجاه القوة المؤثرة على المكون، مما يزيد من قوة الشد بنسبة 40% إلى 60% مقارنةً بالصب، وتصل متانة الصدمات (αk) إلى أكثر من 80 جول/سم²، مما يجنب بشكل فعال مخاطر الكسر والتشوه في ظل ظروف السرعة العالية والأحمال الثقيلة، وهو أمر بالغ الأهمية لمناطق تركز الإجهاد مثل حافة العجلة المدفوعة وجذر أسنان وصلة التوصيل؛

دقة أبعاد عالية وقابلية تكيف قوية: تحقق تقنية التشكيل بالقوالب الدقيقة "تشكيلًا شبه نهائي"، حيث يبلغ تفاوت سمك حافة العجلة المدفوعة ±0.5 مم، وتصل دقة شكل أسنان وصلة التوصيل إلى معيار GB/T 10089-2018 من المستوى 6، مما يسمح بالتجميع المباشر دون معالجة لاحقة مكثفة، مما يقلل من الاهتزاز والتآكل الناتج عن خلوص التركيب؛

قدرة واسعة على التكيف مع البيئة: من خلال المعالجة السطحية المضادة للتآكل (الجلفنة، والفوسفاتة، ورش الطلاء المضاد للصدأ)، فإن مقاومة التآكل لرذاذ الملح تزيد عن 1000 ساعة، وأداء درجات الحرارة المنخفضة يصل إلى -40 درجة مئوية دون تشقق، وهو مناسب لخطوط المناخ المعقدة مثل رذاذ الملح الساحلي والتربة المتجمدة على ارتفاعات عالية، مما يضمن التشغيل المستقر في نطاق -40 درجة مئوية إلى 60 درجة مئوية.

ثالثًا: دليل الاختيار: اختيار مكونات التعشيق المناسبة للعجلة الدافعة ووصلة التروس وفقًا لثلاث نقاط رئيسية

بالنسبة لأطراف هندسة السكك الحديدية وموردي المكونات، يتطلب اختيار مكونات تشكيل العجلة الدافعة والوصلة المناسبة مطابقة دقيقة بناءً على نوع الخط وظروف التشغيل، مع إيلاء اهتمام خاص لثلاث نقاط:

التحقق من مؤهلات العملية والاختبار: إعطاء الأولوية للموردين الذين يعتمدون على التشكيل بالقوالب + التشكيل بالمطرقة الكهروهيدروليكية، ومطالبتهم بتقديم تقارير اختبار كاملة - تقارير تحليل المواد، والاختبار بالموجات فوق الصوتية (UT)، واختبار الجسيمات المغناطيسية (MT)، لضمان خلو مكونات التشكيل من الشقوق أو الشوائب، مع وصول معدل تأهيل الفحص إلى أكثر من 99.8٪؛ وفي الوقت نفسه، التأكد من أن المنتجات تتوافق مع المعايير الدولية TB/T 2945 (معيار عجلة القيادة للسكك الحديدية)، وTB/T 3025 (معيار وصلة السكك الحديدية)، أو EN 13260، وAAR M-101، وما إلى ذلك.

اختيار المواد والهيكل بناءً على سيناريوهات الخط:

خطوط السكك الحديدية عالية السرعة: مكونات العجلات المحركة المطروقة تختار فولاذ سبيكة 25CrNiMo، بهدف الحصول على وزن خفيف وضوضاء منخفضة؛ مكونات التشكيل المزدوجة تختار بنية مرنة لتعزيز التخميد وتخميد الاهتزازات؛

خطوط السكك الحديدية الثقيلة: مكونات العجلات المدفوعة المطروقة تختار فولاذ سبيكة 42CrMo، مما يعزز صلابة وقوة الحافة؛ مكونات التشكيل المقترنة تختار هيكلًا صلبًا من نوع التروس لتحسين مقاومة الصدمات؛

الخطوط الساحلية/خطوط المرتفعات العالية: يتطلب كلاهما معالجة خاصة مضادة للتآكل (مثل استخدام قاعدة من الفولاذ المقاوم للصدأ بالإضافة إلى عملية التخميل)، مع مقاومة للصدمات في درجات الحرارة المنخفضة لا تقل عن 47 جول عند -40 درجة مئوية، مما يجعلها مناسبة للخطوط التي تتعرض لظروف مناخية معقدة مثل رذاذ الملح الساحلي والتربة المتجمدة في المرتفعات، مما يضمن التشغيل المستقر في نطاق درجات الحرارة من -40 درجة مئوية إلى 60 درجة مئوية.

الاهتمام بقدرات المصنّع وحالات التعاون: إعطاء الأولوية للموردين الذين يمتلكون سلسلة صناعية متكاملة (الصهر - التشكيل - المعالجة الحرارية - التصنيع الدقيق) لضمان اتساق المواد واستقرار العمليات؛ والتركيز على ما إذا كان لدى المصنّع حالات تعاون مع مجموعة السكك الحديدية الوطنية، أو مجموعة CRRC، أو مشغلي السكك الحديدية الدوليين، وما إذا كانت المنتجات قد تم التحقق منها عبر 100,000 كيلومتر من الخطوط الفعلية، والتأكد من قدرتهم على تسليم الدفعات (طاقة إنتاج شهرية ≥ 500 مجموعة)، بما يفي بمتطلبات الشراء المركزية لهندسة السكك الحديدية. رابعًا: اتجاهات الصناعة: تحديثات السكك الحديدية تدفع تطور المشغولات المطروقة إلى "عالية الدقة ومتقدمة".

مع توسع نطاق السكك الحديدية فائقة السرعة عالميًا ونمو شبكات السكك الحديدية الثقيلة، من المتوقع أن يتجاوز حجم سوق قطع غيار عجلات القيادة والوصلات المطروقة في الصين 8 مليارات يوان بحلول عام 2025. ويشهد هذا القطاع ثلاثة اتجاهات رئيسية للتحديث:

الدقة: من خلال تقنية التوأم الرقمي لمحاكاة عملية التشكيل، ستصل دقة الأبعاد إلى مستوى الميكرومتر، وسيكون خطأ شكل سن وصلة التوصيل ≤ 0.01 مم؛

تخفيف الوزن: باستخدام سبائك خفيفة الوزن مثل سبائك الألومنيوم وسبائك التيتانيوم، سيتم تقليل وزن عجلة القيادة بنسبة 10-15%، وسيتم تقليل وزن وصلة الجر بنسبة 5-8%، مما يقلل بشكل أكبر من استهلاك الطاقة للقطار؛

الذكاء: زرع أجهزة استشعار دقيقة داخل المشغولات المعدنية لتحقيق مراقبة كاملة لحالة المنتج طوال دورة حياته، والإنذار الفوري بالتآكل والتشققات ومخاطر الأعطال الأخرى، وتقليل تكاليف التشغيل والصيانة.

حالياً، حققت عجلات القيادة المحلية وقطع التوصيل المصنعة بتقنية التشكيل الحراري نسبة استبدال تتجاوز 95% من الواردات. وقد وصلت بعض المنتجات المتطورة إلى المستوى العالمي المتقدم، لتصبح الخيار الأمثل من حيث التكلفة في مشاريع بناء السكك الحديدية العالمية.

ملخص

تُعدّ عجلات القيادة ووصلات السكك الحديدية من المكونات الأساسية لنظام النقل، حيث تتحمل العجلات وزن المركبة بالكامل وتضمن التشغيل المستقر، بينما تنقل الوصلات الطاقة بدقة وتخفف الاهتزازات والصدمات. وتحدد خصائص التشكيل عالية الجودة لهذه المكونات بشكل مباشر سلامة وكفاءة وتكلفة النقل بالسكك الحديدية. وفي ظل توجه تطوير السكك الحديدية نحو "السرعة العالية، والقدرة على نقل الأحمال الثقيلة، والأنظمة الذكية"، أصبح اختيار المشغولات عالية الجودة والمناسبة لظروف محددة عاملاً أساسياً لتعزيز القدرة التنافسية لشركات هندسة السكك الحديدية.

إذا كنتم بحاجة إلى مزيد من المعلومات حول الحلول المُخصصة لعجلات القيادة والوصلات، أو حالات التكيف مع سيناريوهات خطوط السكك الحديدية المختلفة، أو جداول مقارنة المعايير الفنية، فلا تترددوا في الاتصال بنا في أي وقت! سنزودكم بمنتجات تشكيل عالية الجودة ودعم فني احترافي يتماشى مع معايير الصناعة.
